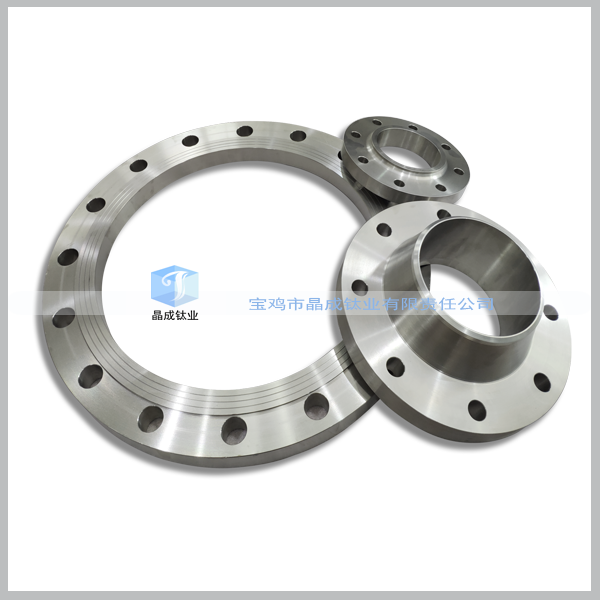

法兰连接种类，法兰形式及代号
|
法兰形式 |
代号 |
|
板式平焊法兰(Plate Flanges) |
PL |
|
带颈平焊法兰(Slip On Flanges) |
SO |
|
带颈对焊法兰(Weld Neck Flanges) |
WN |
|
承插焊法兰(Socket Weld Flanges) |
SW |
|
螺纹法兰(Threaded Screwed Flanges) |
TH |
|
整体法兰(Integral type Flanges) |
IF |
|
对焊环松套法兰 |
PJ/SE |
|
平焊环松套法兰 |
PJ/PR |
|
法兰盖(Bland Flanges) |
BL |
|
衬里法兰盖 |
BL(S) |
NPS（英寸）和DN的对应表
|
NPS(英寸) |
DN |
|
1/2 |
15 |
|
1 |
25 |
|
1-1/4 |
32 |
|
1-1/2 |
40 |
|
2 |
50 |
|
2-1/2 |
65 |
|
3 |
80 |
|
4 |
100 |
|
5 |
125 |
|
6 |
150 |
|
8 |
200 |
|
10 |
250 |
|
12 |
300 |
|
14 |
350 |
|
16 |
400 |
|
18 |
450 |
|
20 |
500 |
|
24 |
600 |
小技巧：4英寸及4英寸以上的NPS和DN转换规则为 DN = NPS x 25
Class和PN的对应关系表
|
Class |
PN |
|
150 |
20 |
|
300 |
50 |
|
600 |
110 |
|
900 |
150 |
|
1500 |
260 |
|
2500 |
420 |
