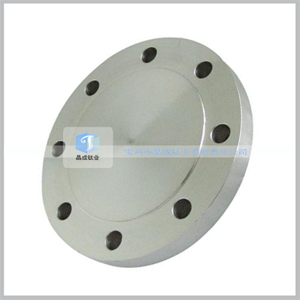

钛盲板_钛合金盲板_钛法兰盖(BL)

产品详情

1,钛盲板,钛合金盲板,钛法兰盖(BL)常用材质:

    TA1(GR1) TA2(GR2),TA9(GR7),TA10(GR12)

2,更多钛盲板,钛法兰盖 (BL)中外材质牌号请查看->钛材质牌号对照表

3,钛盲板常用尺寸标准:

               国标 (GB/T9119  , HG/T20592 JB/T系列)

               船标(GB568-65、GB569-65、GB2503-89、GB2506-89、GB/T10745-89、GB2501-89、GB2502-89)

               美标 (ANSI B16.5 , ANSI B16.47)

               德标 (DIN系列)

               日标(JIS系列)

               欧标(EN1092-1)

4,钛盲板,钛法兰盖(BL)材质性能标准,执行

    GB/T16598-2013, GB/T25137-2010, ASTM B381标准

5,常用密封面形式:

    RF,FF

6,更多标准请查看->钛法兰生产标准

7,非标产品接受来图定制

	欧洲法兰体系	美洲法兰体系	国内标准体系
体系标准	德国DIN系列(包括俄罗斯OCT)	美国ANSI B16.5 ANSI B16.47	GB/T911GB/T9112-2000（GB9113·1-2000～GB9123·4-2000）HG/T20592-2009
公称压力	0.1, 0.25, 0.6, 1.0, 1.6, 2.5, 4.0, 6.4, 10.0, 16.0, 25.0, 32.0, 40.0Mpa	150psi（2.0Mpa），300psi（5.0Mpa），400psi（6.8Mpa），600psi（10.0Mpa），900psi（15.0Mpa），1500psi（25.0Mpa），2500psi（42.0Mpa）	PN2.5 PN10 PN16 PN25 PN40 PN63 PN100 PN160  Class150 Class300 Class600 Class900 Class1500 Class2500
公算通径	15~2000mm	6~4000mm	10mm~1500mm

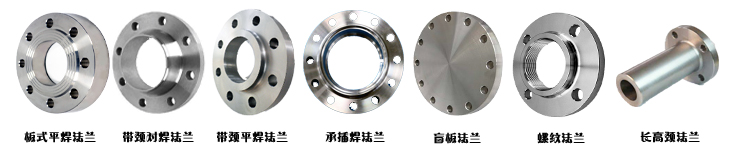

法兰结构形式	平焊板式、平焊环松套式、卷边松套式、对焊卷边松套式、对焊环松套式、对焊式、带颈螺纹连接式、整体式及法兰盖	条焊、承插焊、螺纹连接、松套、对焊及法兰盖	整体法兰、单元法兰（螺纹法兰，焊接法兰，对焊法兰）、带颈平焊法兰、带颈承插焊法兰板式平焊法兰、松套法兰对焊环松套带颈法兰、对焊环松套板式法兰、平焊环松套板式法兰、板式翻过松套法兰、法兰盖、旋转法兰、锚固法兰、堆焊/覆焊法兰
密封面形式	平面、凹面、凹凸面、榫槽面、橡胶环连接面、透镜面及膜片焊接面	凹面、凹凸面、榫槽面、金属环连接面	平面、凹面、凹凸面、榫槽面、环连接面

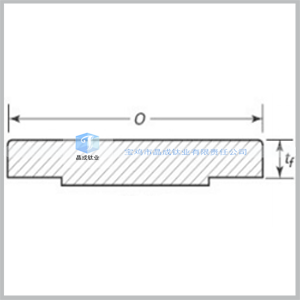

8,钛盲板(BL)的正规名称叫钛法兰盖(BL)，有的也叫做盲法兰或者管堵。它是中间不带孔的钛法兰，用于封堵管道口。所起到的功能和封头及管帽是一样的，只不过盲板密封是一种可拆卸的密封装置，而封头的密封是不准备再打开的。
