EN1092-1 TYPE01,05,11,12,21,34 F2(Gr2)法兰

产品详情

EN1092-1法兰，是欧洲法兰尺寸标准，EN1092-1:2002标准涵盖法兰极其连接件-管道、阀门、管件和附件用圆盘法兰，和国标法兰HG/T20592-2009标准同用PN表示其公称压力。

宝鸡市晶成钛业有限责任公司，专业钛及钛合金法兰、管件、管道生产商，生产各种标准以及非标钛及钛合金法兰、管件、管道，为提供优质的产品、安装售后及焊接服务。

EN1092-1钛材质法兰为欧标标准，材质按客户要求，可提供TA1，TA2，TA9，TA10，TC4，美标牌号Gr1，Gr2，Gr7，Gr12，Gr5.

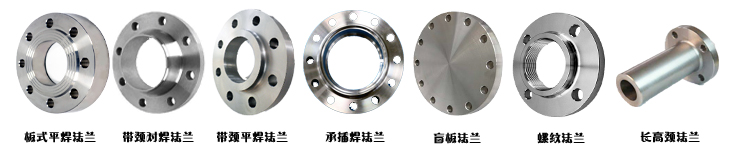

EN1092-1标准钛法兰型号

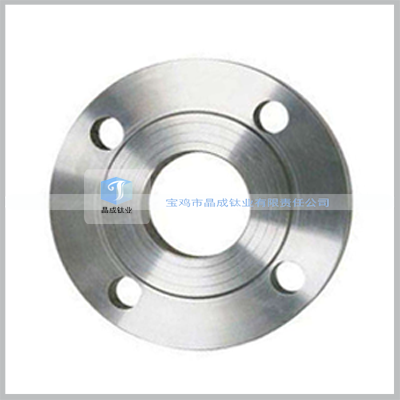

EN1092-1 Type 01 板式平焊法兰

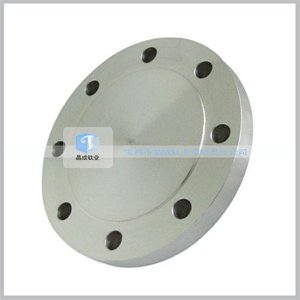

EN1092-1 Type 05 盲板

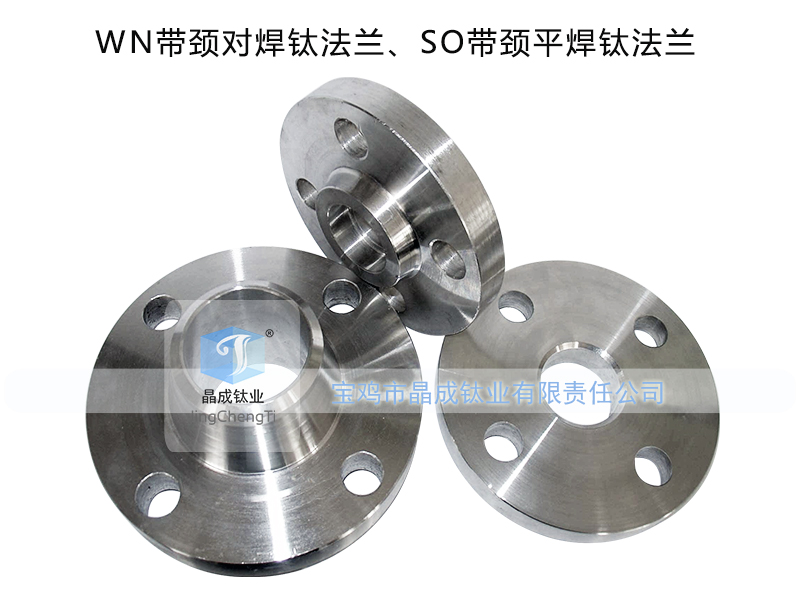

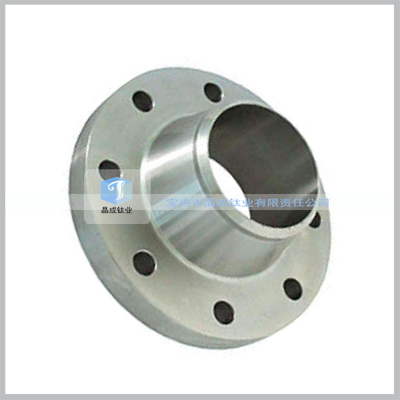

EN1092-1 Type 11 带颈对焊法兰

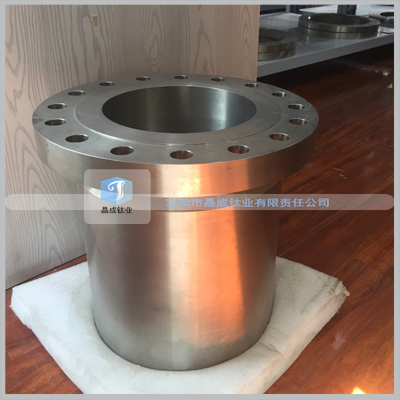

EN1092-1 Type 21 整体法兰

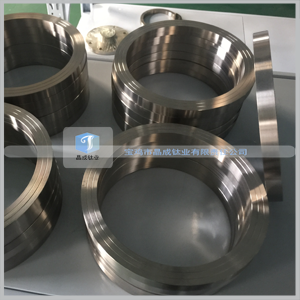

EN1092-1 Type 32 平焊环

EN1092-1 Type 32 平焊环一般与Type02法兰配套为松套板法兰，平焊环松套法兰

EN1092-1 Type 12 带颈平焊法兰

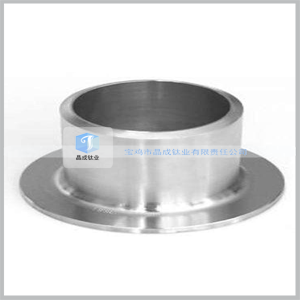

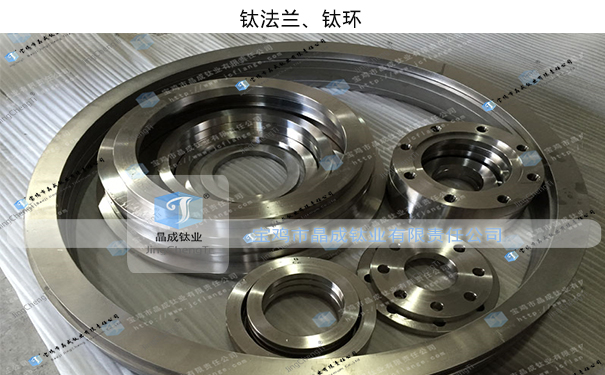

EN1092-1 Type 33,34 钛对焊环 钛翻边

EN1092-1 Type 33,34 钛对焊环 钛翻边，一般与type02法兰配套使用，组合成为对焊环松套法兰（PJ/SE）。

Type33与Type34区别类似于长短型翻边的区别

EN1092-1 钛法兰尺寸

• 法兰公称通径：DN15~DN3600 我公司可提供DN15~DN600 对应连接管道规格：Φ21.3~Φ1219.2mm 高于DN600需要定制。
• 法兰压力等级：PN6 PN10 PN16 PN25 PN40 PN63 PN100 PN160。

EN1092-1 钛法兰，DN15~DN600对应连接管道材质一般来说应与法兰材质保持一致，以保证良好的焊接有效性。对应的管道外径如下表。

NPS	DN	OD（管外径mm)
1/2"	15	21.3
3/4"	20	26.7
1"	25	33.4
1-1/4"	32	42.2
1-1/2"	40	48.3
2"	50	60.3
2-1/2"	65	73
3"	80	88.9
3-1/2"	90	101.6
4"	100	114.3
5"	125	141.3
6"	150	168.3
8"	200	219.1
10"	250	273
12"	300	323.8
14"	350	355.6
16"	400	406.4
18"	450	457.2
20"	500	508
22"	550	558.8
24"	600	609.6
26"	650	660.4
28"	700	711.2
30"	750	762
32"	800	812.8
34"	850	863.6
36"	900	914.4
38"	950	965.2
40"	1000	1016
42"	1050	1066.8
44"	1100	1117.6
46"	1150	1168.4
48"	1200	1219.2

关于EN1092-1钛法兰连接的钛管道、钛管件SCH壁厚换算毫米(mm)尺寸对照，请查看Sch系列管道尺寸对照表(Sch壁厚与毫米对照表)

宝鸡市晶成钛业有限责任公司，专业钛法兰、钛管件、钛管厂家，欢迎来电咨询
