产品名称: 钛翻边_钛合金翻边

材质:TA1,TA2,TA9,TA10,TC4(GR1,GR2,GR7,GR12,GR5)

标准:国标,美标等

产品描述: 晶成钛业-钛翻边,钛合金翻边厂家 - 材质:TA1,TA2,TA9,TA10,TC4(GR1,GR2,GR7,GR12,GR5),标准:HG/T20592,MSS SP-43,ASME B16.9

产品详情

1,钛翻边,钛合金翻边材质:

晶成钛业钛翻边的牌号TA1,TA2,TA9,TA10,TC4(GR1,GR2,GR7,GR12,GR5)

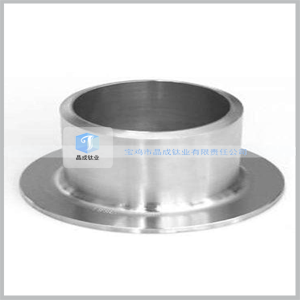

钛翻边

2,钛翻边,钛合金翻边标准:

国标:HG/T20592-2009,美标:ANSI B16.5

国标,美标等,现货标准:HG/T20592-2009

3,钛翻边的尺寸规格:

公称通径 短节外径 接管长度F 搭接外径 圆角半径
DN NPS OD 长型 短型 G A B
LP SP Max Max
15  1/2 21.3 76 51 35 3 0.75
20  3/4 26.7 76 51 43 3 0.75
25 1 33.4 102 51 51 3 0.75
32 1.1/4 42.4 102 51 64 5 0.75
40 1.1/2 48.3 102 51 73 6 0.75
50 2 60.3 152 64 92 8 0.75
65 2.1/2 73 152 64 105 8 0.75
80 3 88.9 152 64 127 10 0.75
90 3.1/2 101.6 152 76 140 10 0.75
100 4 114.3 152 76 157 11 0.75
125 5 141.3 203 76 186 11 1.5
150 6 168.3 203 89 216 13 1.5
200 8 219.1 203 102 270 13 1.5
250 10 273.1 254 127 324 13 1.5
300 12 323.9 254 152 381 13 1.5
350 14 355.6 305 152 413 13 1.5
400 16 406.4 305 152 470 13 1.5
450 18 457.2 305 152 533 13 1.5
500 20 508 305 152 584 13 1.5
550 22 559 305 152 641 13 1.5
600 24 610 305 152 692 13 1.5

4、钛翻边的使用及介绍:

  • 钛翻边一般配合不锈钢或碳钢法兰使用,以降低使用成本,这种配合的法兰形式也叫作活套法兰(PJ/SE),或者叫做活套法兰、松套法兰。
  • 钛翻边也叫做钛对焊环,使用方法:钛翻边穿入不锈钢法兰后,钛翻边与管路(钛管管路)焊接,两只焊好的钛翻边对接,不锈钢法兰做紧固。与管路中介质接触的地方是钛材质,也就是原钛管管路与钛翻边,而不锈钢法兰部分不与介质接触,只起到紧固的效果,这么做极大的减少了成本。
  • 钛翻边配合使用的PJ/SE-松套法兰、活套法兰的缺点:此种管路连接方式不宜使用在管路压力过高环境中,适用于常压管道环境中。
  • 注意事项:钛翻边的焊接只能与钛管焊接、使用氩弧焊、使用焊丝材质是和钛翻边相近材质的钛丝,不可直接与不锈钢管或其他材质管道焊接。不可使用在压力较高的管路环境中。

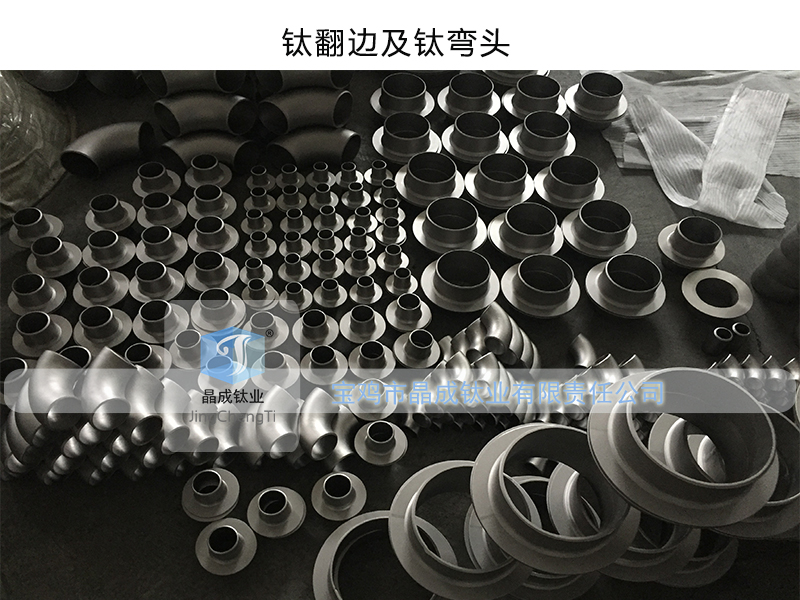

钛翻边
