产品名称: 带颈对焊钛合金法兰(WN)

材质 :TA1 TA2 TA3 TA9 TA10 TC4 TC11......

标准 :国标,美标,德标,日标,化工部标准

产品描述: 宝鸡晶成钛业主营:带颈对焊钛合金法兰-带颈对焊钛法兰(WN)、钛管件产品,生产厂家,现货库存,标准齐全 | 材质 :TA1/GR1 TA2/GR2 TA3 TA9(GR7) TA10(GR12) TC4/GR5 TC11等

产品详情

1,钛带颈对焊法兰,带颈对焊钛合金法兰(WN)常用材质: TA1 TA2

2,更多钛带颈对焊法兰 (WN)中外材质牌号请查看->钛材质牌号对照表

3,常用尺寸标准: 国标 (GB/T9119  , HG/T20592 JB/T系列)

船标(GB568-65、GB569-65、GB2503-89、GB2506-89、GB/T10745-89、GB2501-89、GB2502-89)

美标 (ANSI B16.5 , ANSI B16.47)

德标 (DIN系列)

日标(JIS系列)

欧标(EN1092-1)

4,钛带颈对焊法兰(WN)材质性能标准,执行GB/T16598-2013, GB/T25137-2010, ASTM B381标准

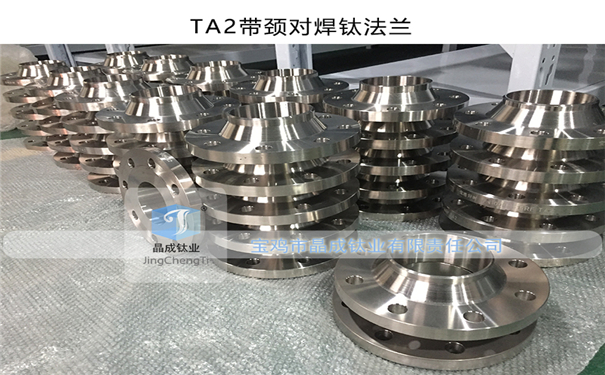

带颈对焊钛合金法兰(WN)

5,常用密封面形式:RF,FF

6,更多标准请查看->钛法兰生产标准

7,非标产品接受来图定制


欧洲法兰体系
美洲法兰体系
国内标准体系
体系标准
德国DIN系列(包括俄罗斯OCT)
美国ANSI B16.5 ANSI B16.47
GB/T911GB/T9112-2000(GB9113·1-2000~GB9123·4-2000)HG/T20592-2009
公称压力
0.1, 0.25, 0.6, 1.0, 1.6, 2.5, 4.0, 6.4, 10.0, 16.0, 25.0, 32.0, 40.0Mpa
150psi(2.0Mpa),300psi(5.0Mpa),400psi(6.8Mpa),600psi(10.0Mpa),900psi(15.0Mpa),1500psi(25.0Mpa),2500psi(42.0Mpa)
PN2.5 PN10 PN16 PN25 PN40 PN63 PN100 PN160
Class150 Class300 Class600 Class900 Class1500 Class2500
公算通径
15~2000mm
6~4000mm
10mm~1500mm
法兰结构形式
平焊板式、平焊环松套式、卷边松套式、对焊卷边松套式、对焊环松套式、对焊式、带颈螺纹连接式、整体式及法兰盖
条焊、承插焊、螺纹连接、松套、对焊及法兰盖

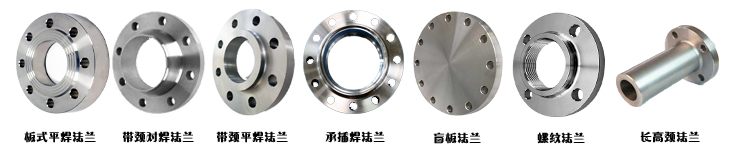

整体法兰、单元法兰(螺纹法兰,焊接法兰,对焊法兰)、带颈平焊法兰、带颈承插焊法兰板式平焊法兰、松套法兰对焊环松套带颈法兰、对焊环松套板式法兰、平焊环松套板式法兰、板式翻过松套法兰、法兰盖、旋转法兰、锚固法兰、堆焊/覆焊法兰
密封面形式
平面、凹面、凹凸面、榫槽面、橡胶环连接面、透镜面及膜片焊接面
凹面、凹凸面、榫槽面、金属环连接面
平面、凹面、凹凸面、榫槽面、环连接面

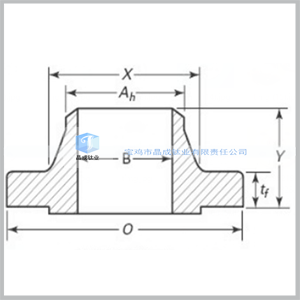

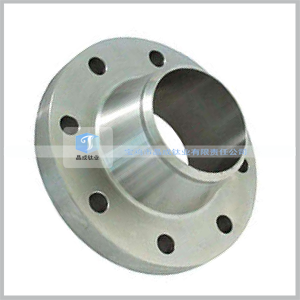

带颈对焊钛合金法兰(WN)带颈对焊钛合金法兰(WN)

8,钛对焊法兰不易变形,密封好,应用广泛,适用于压力或温度大幅度波动的管线或高温、高压及低温的管道,优点是价格比较便宜,公称压力不超过2.5MPa;也用于输送价格昂贵、易燃、易爆介质的管路上,公称压力在PN16MPa左右。
